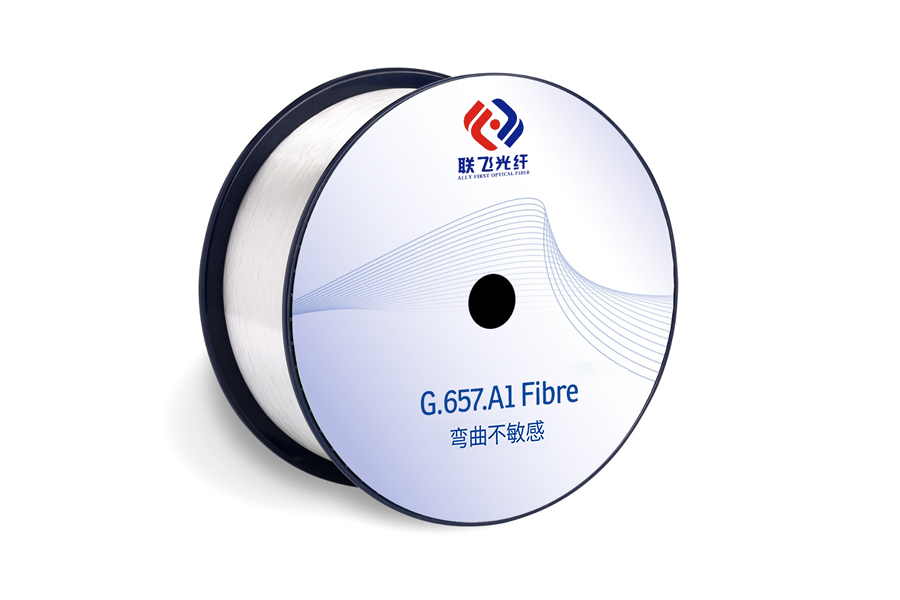

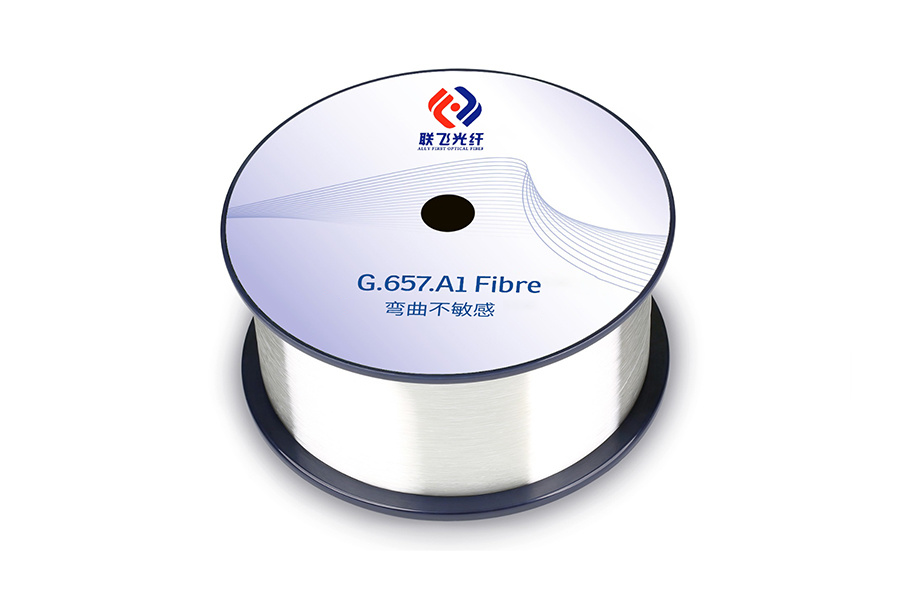

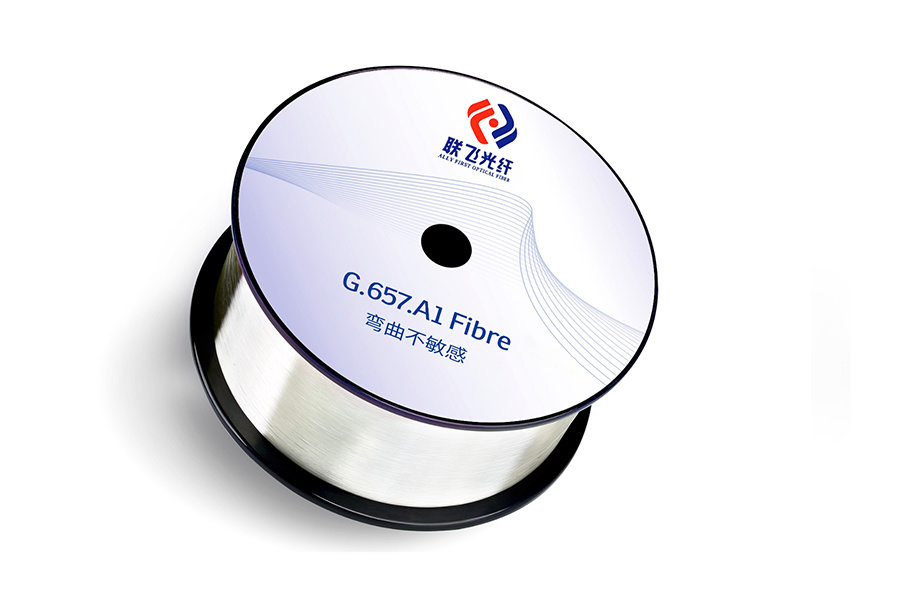

弯曲不敏感单模光纤
弯曲不敏感单模光纤具有光纤的各项特性,并且拥有更好的抗宏弯性能，是一种弯曲不敏感的低水峰光纤，可充分利用O-E-S-C-L波段(1260~1625nm)传输。联飞光纤的抗弯曲性能，不仅可确保L波段可用，而且易于安装，例如交换盒的安装。 对于室内光缆，联飞光纤适于小弯曲半径、紧密的安装。最小弯曲半径可达10mm。
- 产品应用
-
• 适用于各种结构的光缆
• 在 O-E-S-C-L 波段工作性能优异
• FTTx 高速光路由
• 有小弯曲半径要求的光缆
• 小尺寸光缆和光纤器件
- 产品标准
-
弯曲不敏感单模光纤满足或优于 ITU-T 推荐的 G.652.D/G.657.A1/G.657.
A2/ G.657.B2 光纤技术规范和 IEC 60793-2-50 B1.3/B6.a1/B6.a2/B6.b2 型光纤技术规范。
- 产品特点
-
• 在 7.5 - 15mm 弯曲半径范围内，优异的抗弯曲性能
• 完全兼容 G.652 单模光纤
• 低衰减，满足 O-E-S-C-L 工作波段的要求
• 低的偏振模色散(PMD)，满足高速率、长距离传输需要
• 在包括带状光缆在内的各种光缆中使用，具有极低的弯曲附加损耗
• 精确的几何参数确保低熔接损耗和高熔接效率
• 拥有高的抗疲劳参数，确保在小弯曲半径下的使用寿命
规格参数
|
特性 |
条件 | 数据 | 单位 | |
|---|---|---|---|---|
|
光学特性 |
||||
|
衰减 |
1310nm |
≤0.35 |
[dB/km] |
|
|
1383nm(氢老化后) |
≤0.35 |
[dB/km] |
||
|
1460nm |
≤0.25 |
[dB/km] |
||
|
1490nm |
≤0.23 |
[dB/km] |
||
|
1550nm |
≤0.21 |
[dB/km] |
||
|
1625nm |
≤0.23 |
[dB/km] |
||
|
相对于波长的衰减变化 |
1285~1330nm, 相对于1310nm |
≤0.03 |
[dB/km] |
|
|
1525~1575nm, 相对于1550nm |
≤0.02 |
[dB/km] |
||
|
零色散波长(λ0) |
-- |
1300~1324 |
[nm] |
|
|
零色散斜率(S0) |
-- |
≤0.092 |
[ps/(nm2·km)] |
|
|
偏振模色散系数（PMD) |
单根光纤最大值 |
-- |
≤0.1 |
[ps/√km] |
| 光纤链路值（M=20，Q=0.01%) |
-- |
≤0.06 |
[ps/√km] |
|
| 典型值 |
-- |
0.04 |
[ps/√km] |
|
|
光缆截止波长（ λcc) |
-- |
≤1260 |
[nm] |
|
|
模场直径（MFD) |
1310nm |
8.4~9.2 |
[μm] |
|
|
1550nm |
9.3~10.3 |
[μm] |
||
|
有效群折射率（Neff) |
1310nm |
1.466 |
-- |
|
|
1550nm |
1.467 |
-- |
||
|
点不连续性 |
1310nm |
≤0.05 |
[dB] |
|
|
1550nm |
≤0.05 |
[dB] |
||
|
几何特性 |
||||
|
包层直径 |
-- |
125.0±0.7 |
[μm] |
|
|
包层不圆度 |
-- |
≤0.7 |
[%] |
|
|
涂层直径 |
-- |
235~245 |
[μm] |
|
|
涂层/包层同心度误差 |
-- |
≤12.0 |
[μm] |
|
|
涂层不圆度 |
-- |
≤6.0 |
[%] |
|
|
芯/包层同心度误差 |
-- |
≤0.5 |
[μm] |
|
|
翘曲度（半径） |
-- |
≥4 |
[m] |
|
|
交货长度 |
-- |
最长50.4 |
[km/盘] |
|
|
环境特性1310nm, 1550nm 和 1625nm |
||||
|
温度附加衰减 |
-65℃ 到85℃ |
≤0.05 |
[dB/km] |
|
|
温度-湿度循环附加衰减 |
-10℃ 到85℃，98% 相对湿度 |
≤0.05 |
[dB/km] |
|
|
浸水附加衰减 |
23℃, 30 天 |
≤0.05 |
[dB/km] |
|
|
湿热附加衰减 |
85℃，85%相对湿度，30天 |
≤0.05 |
[dB/km] |
|
|
干热老化 |
85℃，30天 |
≤0.05 |
[dB/km] |
|
|
机械特性 |
||||
|
筛选张力 |
-- |
≥9.0 |
[N] |
|
|
-- |
≥1.0 |
[%] |
||
|
-- |
≥100 |
[kpsi] |
||
| 宏弯附加损耗 | 10圈，半径15mm | 1550nm | ≤0.03 | [dB] |
| 10圈，半径15mm |
1625nm |
≤0.1 |
[dB] |
|
| 1圈，半径10mm |
1550nm |
≤0.1 |
[dB] |
|
| 1圈，半径10mm |
1625nm |
≤0.2 |
[dB] |
|
| 1圈，半径7.5mm |
1550nm |
≤0.5 |
[dB] |
|
| 1圈，半径7.5mm |
1625nm |
≤1.0 |
[dB] |
|
|
涂层剥离力 |
典型平均值 |
1.5 |
[N] |
|
|
峰值 |
1.3~8.9 |
[N] |
||
| 动态疲劳参数（nd） |
-- |
≥20 |
-- |
|
