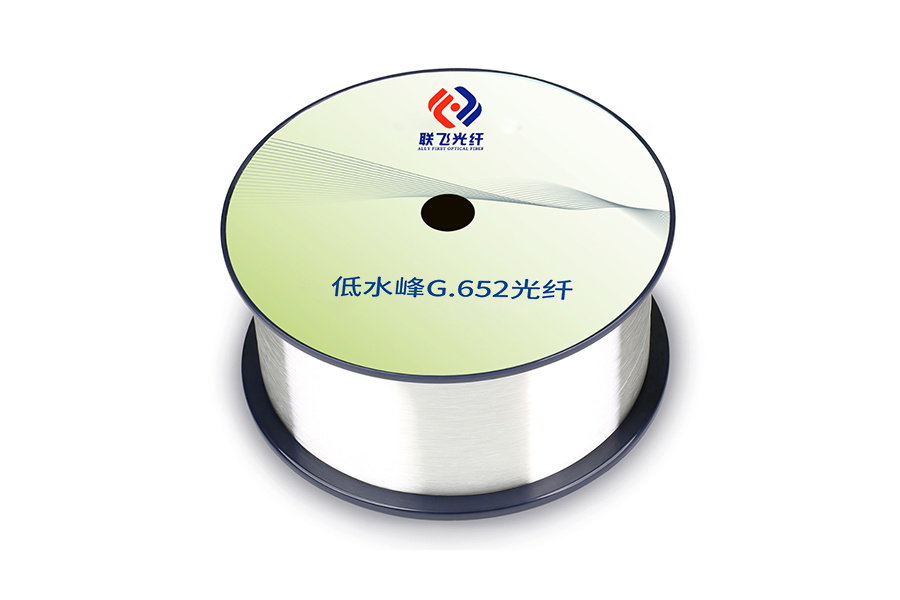

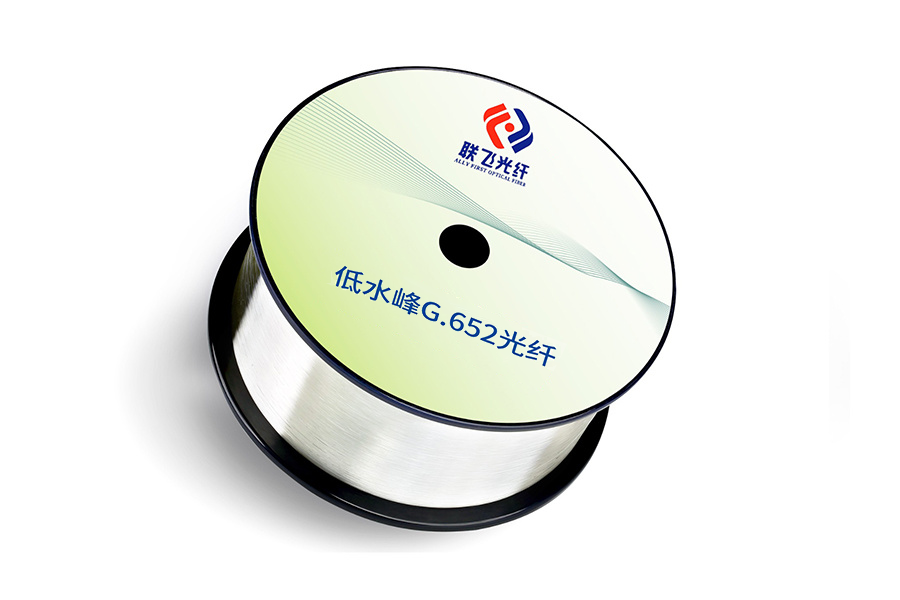

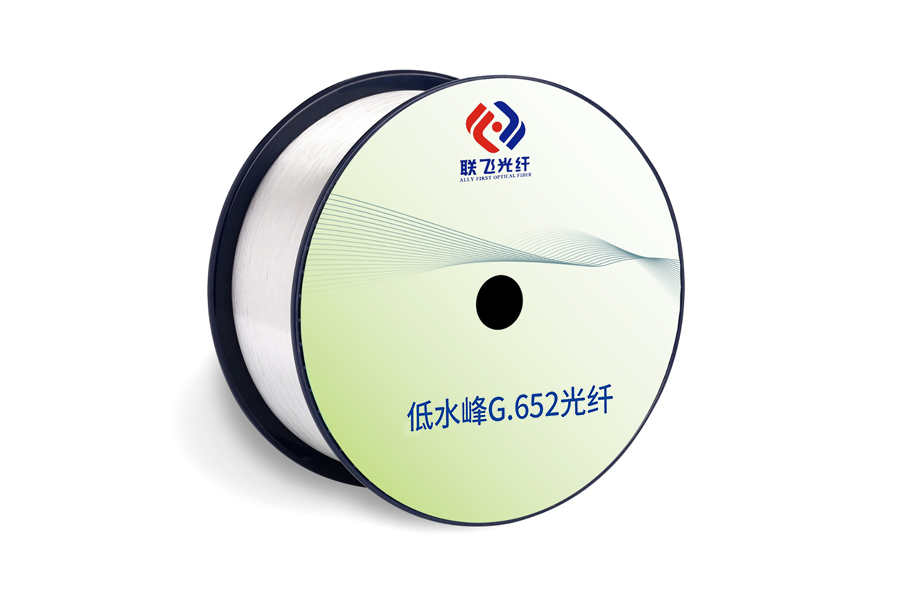

低水峰单模光纤
低水峰非色散位移单模光纤适用于1260-1625nm 全波段的传输系统。它抑制了普通单模光纤在1383nm 附近由于氢氧根离子(OH-) 吸收造成的水峰损耗，将工作窗口扩大到E 波段(1360-1460nm)，从而增加了约100nm 的光谱带宽。联飞光纤全面优化了1260-1625nm 全波段的衰减和色散特性，并提高了L 波段(1565-1625nm) 的抗宏弯性能，充分满足了在单根光纤上多信道传输高速率业务的需求。
- 产品应用
-
光纤具有很宽的光谱带宽和优越的光学特性，是支持以太网、互联网协议(IP)、异步传输模式(ATM)、同步光网络(SONET)和波分复用系统(WDM)等不同传输技术的最佳选择。光纤为骨干网、城域网和接入网提供了更大的带宽资源，满足了语音、数字、图像传输等多种业务对带宽资源的要求。
光纤适用于各类光缆结构，包括光纤带光缆、松套层绞式光缆、骨架式光缆、中心束管式光缆和紧套光缆等。
- 产品标准
-
低水峰单模光纤符合或优于ITU-T G.652.D 和IEC 60793-2-50 B1.3型光纤技术规范。
联飞公司对光纤产品的各项指标制定了更严格的标准。
- 产品特点
-
• 实现1260-1625nm 全波段的传输，光谱带宽增加50%，提高了系统传输容量
• 优越的光学特性满足高速率DWDM 和CWDM 系统的传输要求
• 与现有的1310nm 传输设备兼容
• 涂层保护性好、剥离性能优越
• 精确的几何参数确保低熔接损耗和高熔接效率
规格参数
|
特性 |
条件 | 数据 | 单位 | |
|---|---|---|---|---|
|
光学特性 |
||||
|
衰减 |
1310nm |
≤0.35 |
[dB/km] |
|
|
1383nm(氢老化后) |
≤0.35 |
[dB/km] |
||
|
1460nm |
≤0.25 |
[dB/km] |
||
|
1490nm |
≤0.23 |
[dB/km] |
||
|
1550nm |
≤0.21 |
[dB/km] |
||
|
1625nm |
≤0.23 |
[dB/km] |
||
|
相对于波长的衰减变化 |
1285~1330nm, 相对于1310nm |
≤0.03 |
[dB/km] |
|
|
1525~1575nm, 相对于1550nm |
≤0.02 |
[dB/km] |
||
|
零色散波长(λ0) |
-- |
1300~1324 |
[nm] |
|
|
零色散斜率(S0) |
-- |
≤0.092 |
[ps/(nm2·km)] |
|
|
偏振模色散系数（PMD) |
单根光纤最大值 |
-- |
≤0.1 |
[ps/√km] |
| 光纤链路值（M=20，Q=0.01%) |
-- |
≤0.06 |
[ps/√km] |
|
| 典型值 |
-- |
0.04 |
[ps/√km] |
|
|
光缆截止波长（ λcc) |
-- |
≤1260 |
[nm] |
|
|
模场直径（MFD) |
1310nm |
8.4~9.2 |
[μm] |
|
|
1550nm |
9.3~10.3 |
[μm] |
||
|
有效群折射率（Neff) |
1310nm |
1.466 |
-- |
|
|
1550nm |
1.467 |
-- |
||
|
点不连续性 |
1310nm |
≤0.05 |
[dB] |
|
|
1550nm |
≤0.05 |
[dB] |
||
|
几何特性 |
||||
|
包层直径 |
-- |
125.0±0.7 |
[μm] |
|
|
包层不圆度 |
-- |
≤0.7 |
[%] |
|
|
涂层直径 |
-- |
235~245 |
[μm] |
|
|
涂层/包层同心度误差 |
-- |
≤12.0 |
[μm] |
|
|
涂层不圆度 |
-- |
≤6.0 |
[%] |
|
|
芯/包层同心度误差 |
-- |
≤0.5 |
[μm] |
|
|
翘曲度（半径） |
-- |
≥4 |
[m] |
|
|
交货长度 |
-- |
最长50.4 |
[km/盘] |
|
|
环境特性1310nm, 1550nm 和 1625nm |
||||
|
温度附加衰减 |
-65℃ 到85℃ |
≤0.05 |
[dB/km] |
|
|
温度-湿度循环附加衰减 |
-10℃ 到85℃，98% 相对湿度 |
≤0.05 |
[dB/km] |
|
|
浸水附加衰减 |
23℃, 30 天 |
≤0.05 |
[dB/km] |
|
|
湿热附加衰减 |
85℃，85%相对湿度，30天 |
≤0.05 |
[dB/km] |
|
|
干热老化 |
85℃，30天 |
≤0.05 |
[dB/km] |
|
|
机械特性 |
||||
|
筛选张力 |
-- |
≥9.0 |
[N] |
|
|
-- |
≥1.0 |
[%] |
||
|
-- |
≥100 |
[kpsi] |
||
| 宏弯附加损耗 | 10圈，半径15mm | 1550nm | ≤0.03 | [dB] |
| 10圈，半径15mm |
1625nm |
≤0.1 |
[dB] |
|
| 1圈，半径10mm |
1550nm |
≤0.1 |
[dB] |
|
| 1圈，半径10mm |
1625nm |
≤0.2 |
[dB] |
|
| 1圈，半径7.5mm |
1550nm |
≤0.5 |
[dB] |
|
| 1圈，半径7.5mm |
1625nm |
≤1.0 |
[dB] |
|
|
涂层剥离力 |
典型平均值 |
1.5 |
[N] |
|
|
峰值 |
1.3~8.9 |
[N] |
||
| 动态疲劳参数（nd） |
-- |
≥20 |
-- |
|
