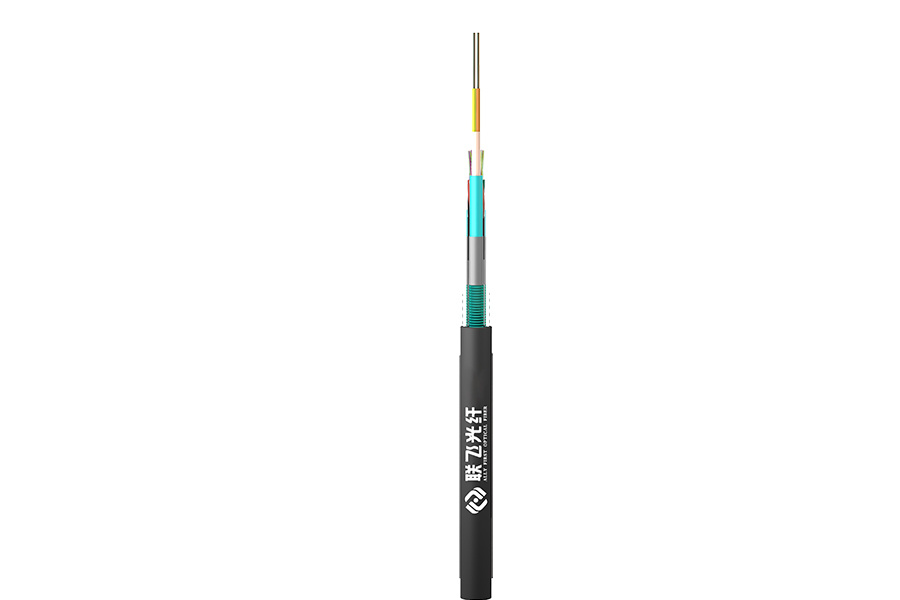

中心管式轻铠装光缆（GYXS/GYXTW）

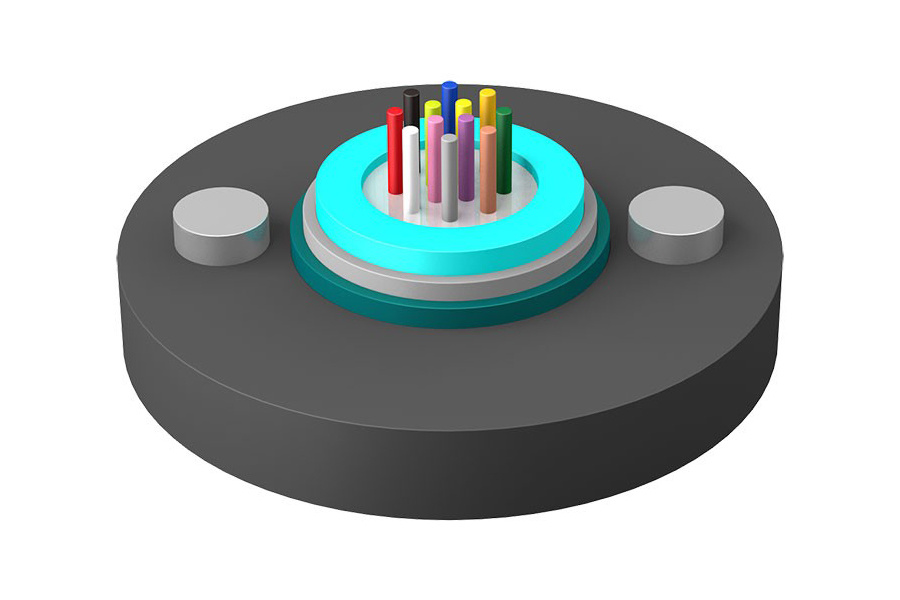

GYXS/GYXTW 光缆的结构是将 250µm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。
- 产品标准
-
• 联飞公司 GYXS/GYXTW 光缆符合 YD/T 769 标准。
- 产品特点
-
• 具有很好的机械性能和温度特性
• 松套管材料本身具有良好的耐水解性能和较高的强度
• 管内充以特种油膏，对光纤进行了关键性保护
• 良好的抗压性和柔软性
• 双面涂塑钢带（PSP）提高光缆的抗透潮能力
• 两根平行钢丝保证光缆的抗拉强度
• 直径小、重量轻、容易敷设
• 较长的交货长度
- 结构参数
-
光缆型号
（以2纤递增）
光纤数
光缆参考重量
(kg/km）允许拉伸力
长期/短期
(N)允许压扁力
长期/短期
(N/100mm)弯曲半径
静态/动态
(mm)GYXS/GYXTW-2~12Xn
2~12
82
600/1500
300/1000
10D/20D
GYXS/GYXTW-14~24Xn
14~24
127
GYXS/GYXTW-2~12Xn
2~12
124
1000/3000
GYXS/GYXTW-14~24Xn
14~24
147
储存、使用温度：-40℃至+70℃。
- 光学特性
-
光纤类型
衰减
（+20℃）
带宽
数值孔径
光缆截止波长
@850nm
@1300nm
@1310nm
@1550nm
@850nm
@1300nm
G.652
---
---
≤0.36dB/km
≤0.22dB/km
---
---
---
≤1260nm
G.655
---
---
≤0.40dB/km
≤0.23dB/km
---
---
---
≤1450nm
50/125µm
≤3.3dB/km
≤1.2dB/km
---
---
≥500MHz·km
≥500MHz·km
0.200±0.015 NA
---
62.5/125µm
≤3.5dB/km
≤1.2dB/km
---
---
≥200MHz·km
≥500MHz·km
0.275±0.015 NA
---
- 适用：管道、架空
