8 字型光缆（GYTC8A）

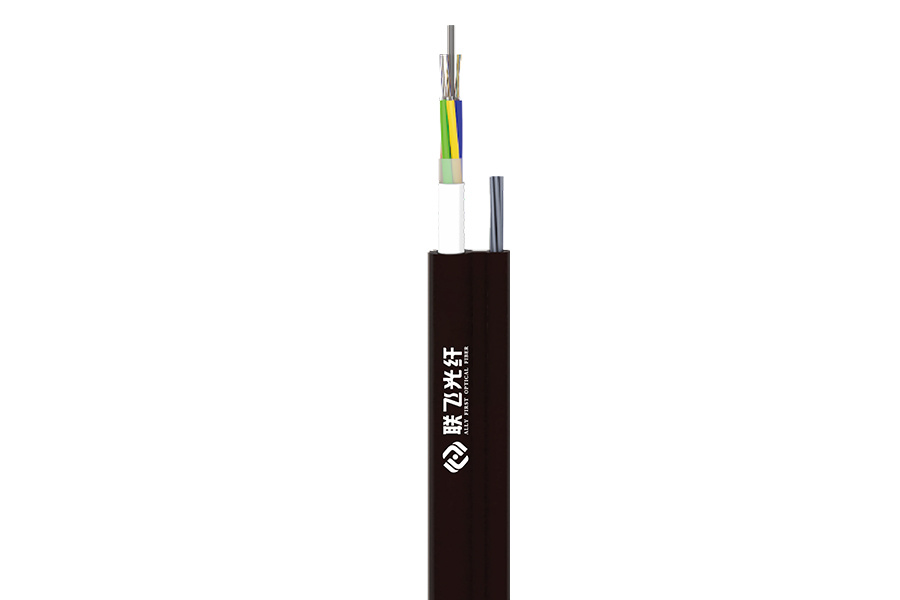

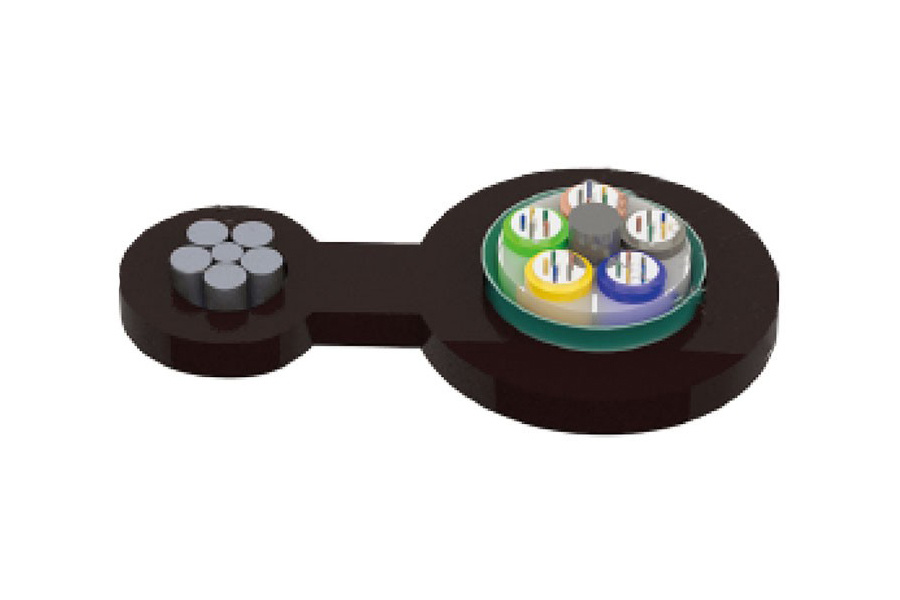

GYTC8A 光缆的结构是将 250µm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯。缆芯用一层涂塑铝带（APL）纵包后，和钢丝绞线集成到一个 8 字型的聚乙烯护套内。 长飞光纤光缆有限公司还可提供 Y 护套或 S 护套的 8 字型光缆 GYTC8Y、GYTC8S 等，此类产品多应用于自承式架空敷设。
- 产品标准
-
• 联飞公司 GYTC8A 光缆符合 YD/T 1155 和 IEC 60794-1 标准。
- 产品特点
-
• 钢丝绞线具有极高的抗拉强度，便于自承式架空敷设，降低安装成本
• 光缆具有很好的机械性能和温度特性
• 松套管材料本身具有良好的耐水解性能和较高的强度
• 管内充以特种油膏，对光纤进行了关键性保护
• 采用下列措施来确保光缆的防水性能：
- 单根钢丝中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
- 涂塑铝带（APL）防潮层
- 结构参数
-
光缆型号
（以2纤递增）
光纤数
套管数
填充绳数
参考光缆重量
(kg/km）允许拉伸力
长期/短期
(N)允许压扁力
长期/短期
(N/100mm)弯曲半径
静态/动态
(mm)GYTC8A-2~6Xn
2~6
1
4
158
根据吊线钢丝直径
300/1000
10D/20D
GYTC8A-8~12Xn
8~12
2
3
158
GYTC8A-14~18Xn
14~18
3
2
158
GYTC8A-20~24Xn
20~24
4
1
158
GYTC8A-26~30Xn
26~30
5
0
158
GYTC8A-32~36Xn
32~36
6
0
167
GYTC8A-38~48Xn
38~48
4
1
172
GYTC8A-50~60Xn
50~60
5
0
172
储存、使用温度：-40℃至+70℃。
- 光学特性
-
光纤类型
衰减
（+20℃）
带宽
数值孔径
光缆截止波长
@850nm
@1300nm
@1310nm
@1550nm
@850nm
@1300nm
G.652
---
---
≤0.36dB/km
≤0.22dB/km
---
---
---
≤1260nm
G.655
---
---
≤0.40dB/km
≤0.23dB/km
---
---
---
≤1450nm
50/125µm
≤3.3dB/km
≤1.2dB/km
---
---
≥500MHz·km
≥500MHz·km
0.200±0.015 NA
---
62.5/125µm
≤3.5dB/km
≤1.2dB/km
---
---
≥200MHz·km
≥500MHz·km
0.275±0.015 NA
---
- 适用：架空
