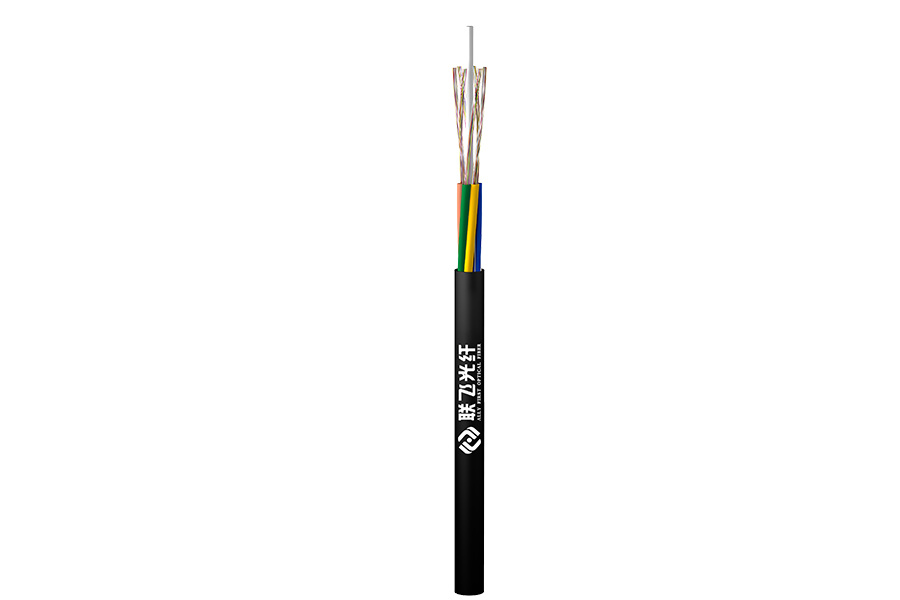

层绞式气吹微缆 (GCYFY)

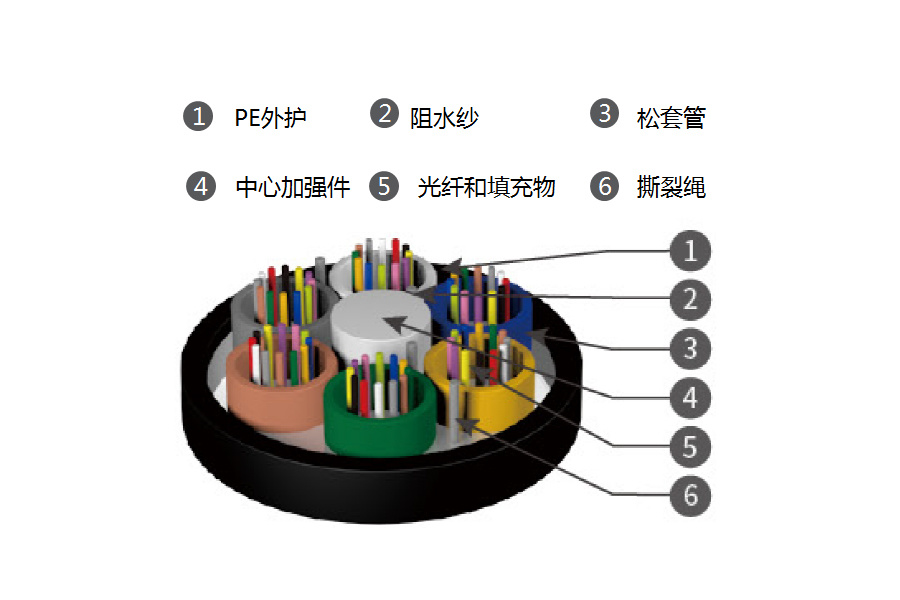

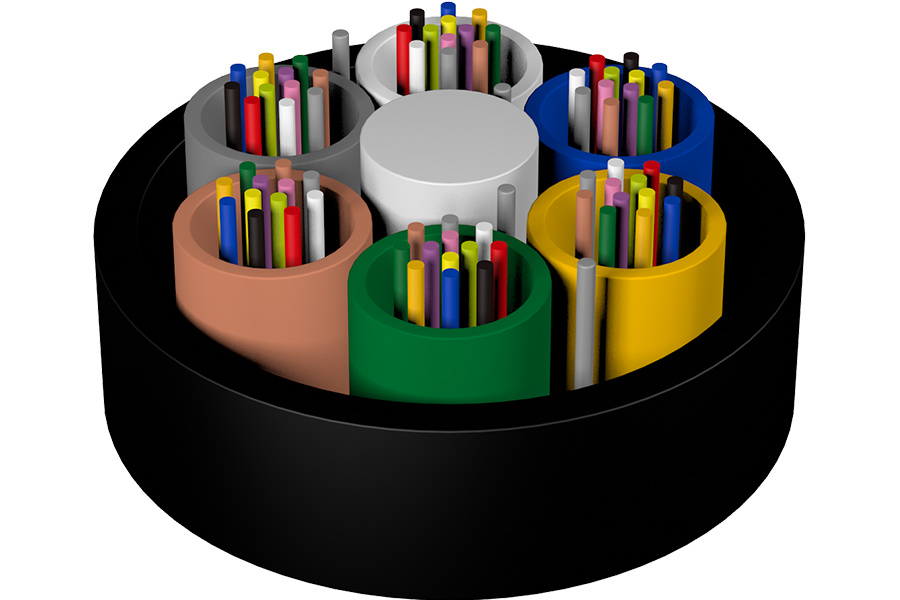

GCYFY 松套层绞式气吹微缆采用非金属加强件且无铠装的结构,可通过在已敷设的外保护管中牵引或气吹微型管道,然后再在微管中气吹微缆的方式敷设,突破了现有管道缆布放技术的局限性,提高了管道的利用效率,并且易于扩容。

详细信息 规格 下载
产品应用

• FTTH 网络中用作馈线段引入光缆,采用气吹敷设连接光缆分支点与用户接入点。同时也适合于在骨干网、城域网以及接入网中应用。

产品特点

• 直径小,重量轻,软硬适中,气吹敷设时易过弯,操作方便

• 全非金属结构,无需接地 , 低摩擦系数护套材料及结构设计 ,气吹距离长

• 充分利用管孔资源,采用气吹敷设施工速度快,一次敷设距离长

• 可随通信业务量的增长分批吹入光缆,投资分步进行,降低前期投入

• 微缆可被吹出,便于今后更换新品种的光纤光缆,在技术上保持领先

• 适合在拥挤的城域网管道中进行施工,避免了以往破坏性的挖掘

• 无须事先决定放置接续盒和光缆分歧的位置,在不影响其它光缆正常运行的情况下,可随时、随地切断外保护管和其中的微管,进行光缆分歧,同时节省人井、手孔和接续头的数量,降低综合成本

• 适合于骨干网、城域网以及接入网

交货长度

• 推荐长度:1/2/3KM; 可按客户要求提供其它长度。

光纤色谱



光纤色谱

1

2

3

4

5

6

7

8

9

10

11

12

绿

粉红

水绿

13

14

15

16

17

18

19

20

21

22

23

24

带蓝黑色环

带橙黑色环

带绿黑色环

带棕黑色环

带灰黑色环

带红黑色环

带白黑色环

带黄黑色环

带紫黑色环

粉带红黑色环

水带绿黑色环



套管色谱

1

2

3

4

5

6

7

8

9

10

11

12

绿

粉红

水绿

色谱可根据客户需求定制

规格参数

产品规格  12/24/36   24/48/72  96 144 192 216   288  144 192 288 432 576
每管芯数 6 12 12 12 12 12 12 24 24 24 24 24
套管数 2/4/6 2/4/6 8 12 16 18 24 6 8 12 18 24
光缆外径(mm) 4.5 5.4 6.1 7.9 7.9 7.9 9.3 7.3 8.8 11.4 11.4 13.4
光缆重量(Kg/km) 16 26 6.1 36/29 52 52 80 42 76 110 105 140
最大拉力(N) 200 600 800 800 600 600 1000 800 1000 1200 800 1200
允许长期/短期拉力(N) 0.3G/1.0G
允许长期/短期压扁力(N/100mm) 150/500
适用微管(mm)     8/12 10/14 10/14 10/14 12/14 10/14 12/16 14/16 14/16 16/20
典型气吹距离(m) ≥1200
运输/储存/使用温度 -40℃ ~ +70℃
安装温度 -5℃ ~ +50℃

       注:G表示1Km光缆的重量
