松套层绞式加强铠装光缆（GYTA53）

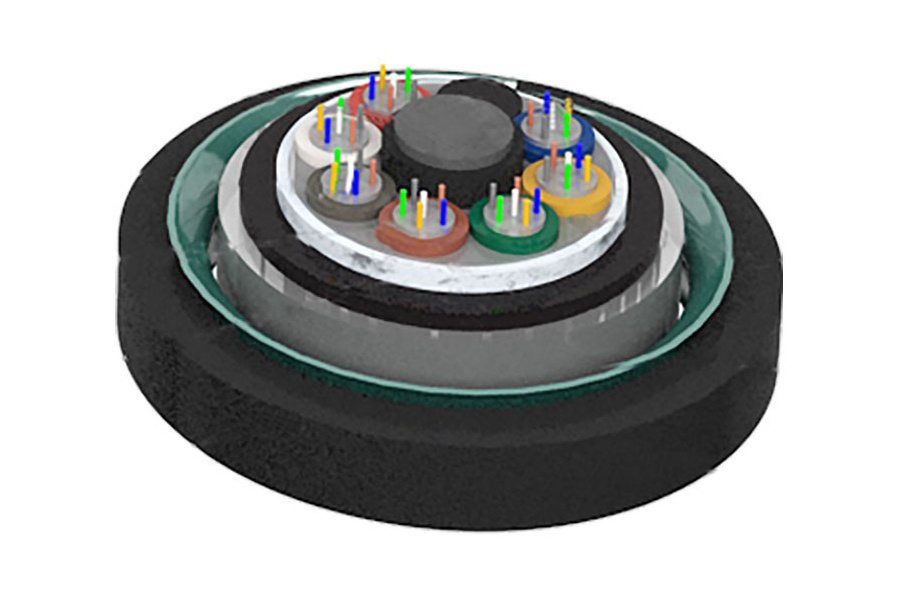

GYTA53 光缆的结构是将 250µm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带（APL）纵包后挤一层聚乙烯内护套，双面涂塑钢带 （PSP）纵包后挤制聚乙烯护套成缆。
- 产品标准
-
• 联飞公司 GYTA53 光缆符合 YD/T 901 和 IEC 60794-1 标准。
- 产品特点
-
• 具有很好的机械性能和温度特性
• 松套管材料本身具有良好的耐水解性能和较高的强度
• 管内充以特种油膏，对光纤进行了关键性保护
• 良好的抗压性和柔软性
• 采用下列措施来确保光缆的防水性能：
- 单根金属中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
- 涂塑铝带(APL)防潮层
- 双面涂塑钢带(PSP)提高光缆的抗透潮能力
- 良好的阻水材料防止光缆纵向渗水
- 结构参数
-
光缆型号
（以2纤递增）
光纤数
套管数
填充绳数
参考光缆重量
(kg/km）允许拉伸力
长期/短期
(N)允许压扁力
长期/短期
(N/100mm)弯曲半径
静态/动态
(mm)GYTA53-2~6Xn
2~6
1
5
177
1000/3000
1000/3000
12.5D/25D
GYTA53-8~12Xn
8~12
2
4
177
GYTA53-14~18Xn
14~18
3
3
177
GYTA53-20~24Xn
20~24
4
2
177
GYTA53-26~30Xn
26~30
5
1
177
GYTA53-32~36Xn
32~36
6
0
177
GYTA53-38~48Xn
38~48
4
1
194
GYTA53-50~60Xn
50~60
5
0
194
GYTA53-62~72Xn
62~72
6
0
204
GYTA53-74~84Xn
74~84
7
1
239
GYTA53-86~96Xn
86~96
8
0
239
GYTA53-98~108Xn
98~108
9
1
275
GYTA53-110~120Xn
110~120
10
0
275
GYTA53-122~132Xn
122~132
11
1
312
GYTA53-134~144Xn
134~144
12
0
312
GYTA53-146~216Xn
146~216
13~18
5~0
312
储存、使用温度：-40℃至+70℃。
- 光学特性
-
光纤类型
衰减
（+20℃）
带宽
数值孔径
光缆截止波长
@850nm
@1300nm
@1310nm
@1550nm
@850nm
@1300nm
G.652
---
---
≤0.36dB/km
≤0.22dB/km
---
---
---
≤1260nm
G.655
---
---
≤0.40dB/km
≤0.23dB/km
---
---
---
≤1450nm
50/125µm
≤3.0dB/km
≤1.0dB/km
---
---
≥500MHz·km
≥500MHz·km
0.200±0.015 NA
---
62.5/125µm
≤3.3dB/km
≤1.0dB/km
---
---
≥200MHz·km
≥500MHz·km
0.275±0.015 NA
---
- 适用：管道、架空、直埋
